CARREGADOR DE BATERIAS COM MATERIAL DE SUCATA

Olá Pessoal,

Apresento mais um projeto simples, barato e funcional. A ideia foi construir um carregador de baterias com material de sucata.

Imagino que já tenham visto em lojas de autopeças vários tipos de carregadores de bateria. Desde aqueles que utilizam uma lâmpada e um diodo retificando diretamente a tensão da rede elétrica como aqueles bem sofisticados com ajuste de corrente de carga da bateria, com instrumentos para indicar a tensão e a corrente da bateria.

Ao final das contas o que queremos de um carregador de baterias é que ele faça o que promete, carregue a bateria sem danificá-la e sem a necessidade de supervisão para o processo de carga.

Vamos ver o esquema:

Como funciona:

O transformador rebaixa a tensão da rede elétrica para 15VAC. Os diodos formam uma ponte retificadora de onda completa e C1 filtra a tensão retificada para reduzir ao máximo o ripple. O regulador IC1 tem função apenas de regular em 12V a tensão para alimentar um pequeno ventilador. LMP1 é destas utilizadas em farolete de caminhão, com tensão de 24V, porque se ocorre a inversão de polo na hora de conectar o carregador na bateria  não haverá dano ao carregador nem a bateria.

Como toda bateria tem uma curva de carga específica, que pode variar conforme o fabricante, a lâmpada tem a função de ajustar a corrente de carga da bateria conforme a demanda, ou seja, quando o processo de carga está no início a corrente de carga é maior permanecendo assim até a bateria atingir a tensão nominal. Quando a bateria atinge a tensão nominal a corrente de carga vai diminuindo gradativamente. Esta variação pode ser percebida ao longo do processo de carga.

Material utilizado:

1 Transformador de 15VAC/4A.

1 Ponte Retificadora para 4A (pode ser utilizado 4 diodos 1N5408 ou equivalente)

1 Capacitor Eletrolítico de 4700uF/35V.

1 Regulador de tensão tipo LM7812.

1 Ventilador de 12VCC.

1 Lâmpada de 24V/55W (lâmpada de farolete de caminhão).

1 Gabinete de fonte de computador

2 Garras tipo jacaré

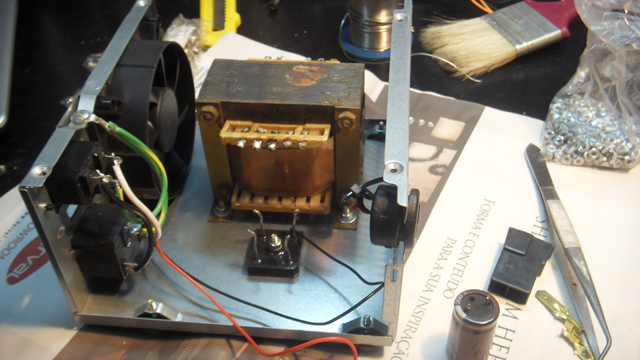

Fotos do carregador:

Prepare um gabinete de fonte de computador. Retire a placa e deixe apenas os conectores de entrada e saída de rede AC, a chave seletora de tensão e o ventilador de resfriamento.

Nesta montagem foi mantido o aterramento do gabinete e a tomada auxiliar foi ligada junto ao conector de entrada AC.

Recomenda-se utilizar algum dispositivo de proteção para os cabos de saída até a bateria, para evitar que fique raspando os cabos no gabinete podendo causar curto circuito .

Visto pela parte traseira.

Visto pela para frontal.

Como podemos ver o projeto é simples e não requer habilidades especiais para sua montagem, apenas certo conhecimento em eletrônica, entusiasmo e criatividade.

Aos que se animaram, uma ótima montagem.

Abraço.

Para baixar os arquivos deste projeto acesse:
https://onedrive.live.com/?cid=5E8E07978949298A&id=5e8e07978949298a%21392
