CAIXA AMPLIFICADA COM MÓDULO MP3 PLAYER

Olá pessoal!

Alguém já pensou em montar uma caixa amplificada com MP3 player?

Montei uma na semana passada. Vejam o resultado...

Obviamente o primeiro passo foi fazer a caixa (de MDF com 15mm de espessura). Optei por um modelo trapezoidal, com 60cm de altura, 30cm de profundidade, 30 de largura frontal, 25cm de largura na parte traseira. Também foi feito uma divisão de 15cm de altura para separar o médio, o tweeter e o circuito eletrônico da caixa.


Com a caixa montada coloquei os dutos, as alças, marquei a posição das placas da fonte e do amplificador e fixei o transfomador (36+36/4A).


O dissipador para os transistores de potência foi montado com uma chapa de alumínio de 20cm x 10cm com 5mm de espessura. Nesta chapa coloquei um cooler destes usados em computador para melhorar o resfriamento.


Fixei o disspador no fundo da caixa, no compartimento onde ficará o alto-falante.


O circuito da fonte e do amplificador eu usei o mesmo do MQ-1001 (mono, 100Wrms), na realidade placas idênticas.



No compartimento separado, na parte traseira, coloquei uma tampa onde fixei o pré-amplificador e o módulo MP3. O pré utilizado é um modelo da Berzek, PC12, com duas entradas para microfone e uma entrada auxiliar onde foi ligado a saída do módulo MP3.



Depois de tudo montado e testado chegou a hora de forrar.



E ai está a caixa prontinha.




O módulo MP3 usado para montagem foi comprado pelo www.dx.com, mais precisamente o modelo deste link (http://dx.com/p/digital-audio-mp3-player-module-with-remote-controller-1-5-lcd-57557?item=16).

E ai, animado(a) para montar uma também?

Até!
Abraço.

Para baixar os arquivos deste projeto acesse:

FEIRA INTERNACIONAL DE RADIOCOMUNICAÇÃO


FEIRA INTERNACIONAL DE RADIOCOMUNICAÇÃO
DATA E HORÁRIO

Dia 15/11/2012
14:00 horas - Abertura da FENARCOM 2012
19:00 horas - Encerramento do primeiro dia

Dia 16/11/2012
09:00 horas - Abertura
19:00 horas - Encerramento do segundo dia

Dia 17/11/2012
09:00 horas - Abertura
19:00 horas - Encerramento do terceiro dia

Dia 18/11/2012
09:00 horas - Abertura
13:00 horas - Encerramento da FENARCOM 2012 com sorteio de brindes

SEGMENTO

Acessórios para rádio e telecomunicações
Agências reguladoras
Antenas
Cabos coaxiais
Cavidades
Conectores
Duplexadores
Entidades de Classe
Fontes de Alimentação
Licenciamento
Prestação de Serviços
Receptores
Repetidoras
Torres
Transceptores de radiocomunicação
Transmissores de rádio





DIPLODOCS - Manuais on-line

Caros amigos,

Quero compartilhar uma página que é realmente muito interessante. Trata-se de uma site que dispõe de manual de instrução, guia de usuário e outros tipos de manuais das mais diversas categorias de eletroeletrônicos, eletrodomésticos e outros tantos manuais que nem sabia que haviam. Certamente é a maior fonte on-line de manuais que já encontrei. O endereço da página é http://manual-de-instrucoes.com/. Vale a pena conferir. Boa pesquisa!

Um abraço.

Mariano

AUTOREDE - SELETOR AUTOMÁTICO

Caros amigos,
Hoje apresento um projeto simples porém muito útil que foi desenvolvido por minha amiga Cátia Sulamita técnica em eletrônica. Trata-se do AutoRede.



O objetivo do projeto é automatizar a seleção da voltagem de entrada AC de um equipamento que ainda possui transformador ou fonte chaveada com seletor manual de tensão. O circuito pode ser instalado para substituir a chave de seleção de voltagem 127V/220V ou impedir que o equipamento que pode receber apenas 127V receba uma tensão maior. Veja o esquema eletrônico:

Ao ligar o circuito em uma rede 220V, o transformador fornecerá aproximadamente 15Vac (transformador de 7,5V+7,5V/100mA). Em R4 é ajustada a tensão de base do T2, que entra em condução deixando T1 em corte impedindo K1 de acionar, que mantém os contatos na posição NF o que corresponde a 220V (posição da chave de seleção manual). Quando o circuito é ligado em rede de 127V o transformador fornecerá aproximadamente 7,5Vac e, com R4 na mesma posição do caso anterior, T2 entrará em corte deixando T1 conduzir e acionando K1 que faz com que os contatos passem para posição NA, que corresponde a 110V (posição da chave de seleção manual).

O ponto forte deste projeto é a operação do relé que atraca com a menor tensão de entrada (127V). Esta característica proporciona maior proteção ao equipamento, pois em caso de falha do circuito de seleção automática o relé ficará na posição NF que corresponde à seleção da maior tensão de entrada (220V). O equipamento que pode receber apenas 127V, quando automatizado com este projeto, quando ligado em 220V não será energizado, visto que o circuito somente aciona o relé (da posição NF para NA) quando ligado em rede 127V.

Poderíamos nos perguntar o porquê de desenvolver um projeto com esta finalidade se normalmente os equipamento ficam ligados em locais fixos, porém algumas cidades dispõem de rede trifásica 220V/127V e se precisássemos ligar um equipamento de uso em campo, por exemplo, esquecer de trocar a chave seletora de tensão pode acabar danificando o equipamento, causando transtorno e prejuízo.

O projeto é realmente muito simples e funcional.

Boa montagem!

Para baixar os arquivos deste projeto acesse:
https://onedrive.live.com/?cid=5E8E07978949298A&id=5e8e07978949298a!246

TABELA DE REFERÊNCIA PARA DIODO ZENER

Olá Pessoal!

Quero compartilhar com vocês uma tabela de referência para diodo zener. Esta tabela é bastante útil e trás referências para potencias de 0,5W, 1W e 5W. Uma sugestão é imprimir a tabela e deixá-la em local de fácil acesso, tornando assim mais rápida a consulta das referências além de não haver a necessidade de fazer buscas frequentes na internet para identificar a tensão de diodos zener. Clique no link abaixo para acessar a tabela.




TABELA DE FIO ESMALTADO

Olá!

Quero compartilhar uma tabela com informações sobre fio esmaltado. A tabela tem informações como resistência do fio e número de espiras por centímetro, que é muito útil quando vamos fazer bobinas, indutores e até mesmo transformadores.


Abraço.

CONTADOR DIGITAL COM PIC - MONTADO


Olá!

Como prometido, ai estão as fotos do contador digital que montei em uma caixa padrão DIN.


Abraço.

CURSO GRATUITO DE 8051 - Iniciativa u8051



Iniciativa 8051 é um projeto do Prof. Cristian M. Goulart, Coordenador do Curso Técnico em Eletrônica do Centro de Referência Estadual em Educação Profissional Monteiro Lobato (CIMOL, em Taquara no Rio Grande do Sul), que ensina programação  de microcontroladores 8051 e PIC desde 2008.


O objetivo do projeto é oferecer gratuitamente um Curso de Programação de Microcontroladores 8051, para que hobbistas, estudantes e profissionais que estejam geograficamente distantes de uma instituição de ensino, ou que não dispõem de um horário fixo para frequentar as aulas possam receber aperfeiçoamento profissional ajustado à sua disponibilidade de horários.


Acesse o site www.u8051.com.br, tire suas dúvidas e faça sua inscrição. Participe, atualize seus conhecimentos e compartilhe  suas experiências.


CONTADOR DIGITAL UP/DOWN COM PIC - 5 DÍGITOS



Caros amigos,

Hoje venho compartilhar mais um projeto, um contador digital up/down de cinco dígitos.



Em 1998 resolvi montar uma máquina para enrrolar transformadores.  Na época os contadores digitais tinham um preço significativo se comparado aos preços da atualidade e como meus recursos financeiros eram limitados, decidi usar um contador mecânico. Os testes começaram com odômetros de carro e logo surgiram as dificuldades, como por exemplo, sincronizar uma volta no eixo da máquina e uma volta registrada no odômetro. Depois de tanto quebrar a cabeça resolvi montar um contador digital baseado nos integrados CMOS, 4510 e 4511. Durante 6 anos usei meu contador CMOS sem maiores problemas. No entanto meus conhecimentos de programação acerca dos microcontroladores foram evoluindo e surgiu a ideia de usar um PIC para esta aplicação. Depois de trocar ideias com amigos mais experientes em programação e microcontroladores, em 2006 montei o circuito abaixo.


Este circuito foi montado em uma caixa padrão  DIN 98x48x135. O resultado ficou muito bom. Prometo postar uma foto do contador em breve.

O firmware utilizado na época foi o seguinte, compilado no CCS:

/*---------------------------------------------------------------Projeto:    Contador Digital up/downAutor:      Mariano André AndersonFirmware:   CD001 - 17/10/2006---------------------------------------------------------------*/
#include <16F628.h>
#use     delay(clock=4000000)
#fuses   XT, NOWDT, PUT, NOBROWNOUT, PROTECT, NOLVP
#define  en373    pin_a0
#define  clock    pin_a4
#define  upd      pin_a3
#define  bt1      pin_a1
#define  bt2      pin_a2

//- Variáveis Globais -------------------------------------------
int   unidade, dezena, centena, milhar, umilhar, i;

//- Função para converter o valor da variável para 7 segmentos --
// 0 = ligado  1 = desligado
//                        BAFGPCDE                     A
byte const converte[]={ 0b00011000,    //0         * * * * *
                        0b01111011,    //1         *       *
                        0b00101100,    //2       F *       * B
                        0b00101001,    //3         *   G   *
                        0b01001011,    //4         * * * * *
                        0b10001001,    //5         *       *
                        0b10001000,    //6       E *       * C
                        0b00111011,    //7         *       *
                        0b00001000,    //8         * * * * *
                        0b00001001};   //9             D     * P

//- Função para atualizar o display -----------------------------
void atualiza_display()
{
   output_b (converte[unidade]);
   output_high(en373);
   delay_us(1);
   output_low(en373);
   output_b(0b11101111);
   delay_ms(1);
   output_b (converte[dezena]);
   output_high(en373);
   delay_us(1);
   output_low(en373);
   output_b(0b11110111);
   delay_ms(1);
   output_b (converte[centena]);
   output_high(en373);
   delay_us(1);
   output_low(en373);
   output_b(0b11111011);
   delay_ms(1);
   output_b (converte[milhar]);
   output_high(en373);
   delay_us(1);
   output_low(en373);
   output_b(0b11111101);
   delay_ms(1);
   output_b (converte[umilhar]);
   output_high(en373);
   delay_us(1);
   output_low(en373);
   output_b(0b11111110);
   delay_ms(1);
}

//- Função para somar -------------------------------------------
void mais_um()
{
   unidade++;
   if (unidade > 9)
   {
      unidade = 0;
      dezena++;
   }
   if (dezena > 9)
   {
      dezena = 0;
      centena++;
   }
   if (centena > 9)
   {
      centena = 0;
      milhar++;
   }
   if (milhar > 9)
   {
      milhar = 0;
      umilhar++;
   }
   if (umilhar > 9)
   {
      umilhar = 0;
   }
   i=0;
}

//- Função para subtrair um -------------------------------------
void menos_um()
{
   unidade--;
   if (unidade > 9)
   {
      unidade = 9;
      dezena--;
   }
   if (dezena > 9)
   {
      dezena = 9;
      centena--;
   }
   if (centena > 9)
   {
      centena = 9;
      milhar--;
   }
   if (milhar > 9)
   {
      milhar = 9;
      umilhar--;
   }
   if (umilhar > 9)
   {
      umilhar = 9;
   }
   i=0;
}
//- Início da rotina principal ----------------------------------
void main()
{
   set_tris_b (0b00000000);
   set_tris_a (0b00011110);
   unidade = 0;
   dezena  = 0;
   centena = 0;
   milhar  = 0;
   umilhar = 0;
   while (true)
    {
      atualiza_display();
        {
        if (i==1)
          {
            if ((!input(clock)) && ( input(upd))) mais_um();
            if ((!input(clock)) && (!input(upd))) menos_um();
          }
        if (input(clock))
          {
           delay_us(200);
           if ( input(clock)) i=1;
          }
        }
    }
}
//- Fim ---------------------------------------------------------

Sinta-se a vontade para montar este circuito e fazer melhorias no firmware. E se depois você quiser compartilhar os resultados (sem interesse comercial) o blog estará a disponível para divulgação. Neste caso favor enviar os arquivos por e-mail que será dado os devidos créditos.

Abraço.

uPAC - PLACA PARA AUTOMAÇÃO E CONTROLE

Caros amigos!

Quero apresentar a uPAC, meu projeto mais recente. Trata-se de uma placa que utiliza microcontrolador da Microchip como base de funcionamento e foi desenvolvida para ser utilizada em projetos de automação e controle.

Características da uPAC:
- Cinco Saídas a Relé.
- Saída para Display LCD.
- Entrada para Teclado Matriz 4x4.(*)
- Sinalizador sonoro (buzzer).
- Comunicação Serial RS-232.
- Alimentação externa 12Vcc.

(*) - O teclado pode ser substituído por botões ou por uma matriz menor que 4x4.





A uPAC é montada com placa de fibra de vidro com acabamento em epoxi.

Espero que gostem do trabalho. Críticas e sugestões sempre serão bem vindas.

Um abraço.
Até o próximo post.

LUMINÁRIA DE MESA COM SUCATA

Caros amigos,

Sei que uma luminária de mesa não é custa nenhum absurdo que não se possa comprar, mas cá entre nós, nada com fazer sua própria luminária reaproveitando material de sucata. Com boa vontade e um pouco de paciência se consegue muita coisa...
Eu tinha uma luminária antiga que estava estragada e faltavam algumas peças, que guardei junto com uma lanterna daquelas com LED que também estava sendo descartada por um amigo. Ai fiquei pensando em uma maneira de aproveitar esse material mas estava me faltando alguma coisa.
Lá pelas tantas minha esposa vem até mim, na bancada onde eu estava tentando encontrar uma solução e me pergunta: - você quer essa latinha, vou colocar no lixo!? Tá, sei que guardo muita coisa mas para que me serviria uma latinha de patê? Pois é... quando me dei conta estava procurando a tal latinha no lixo.

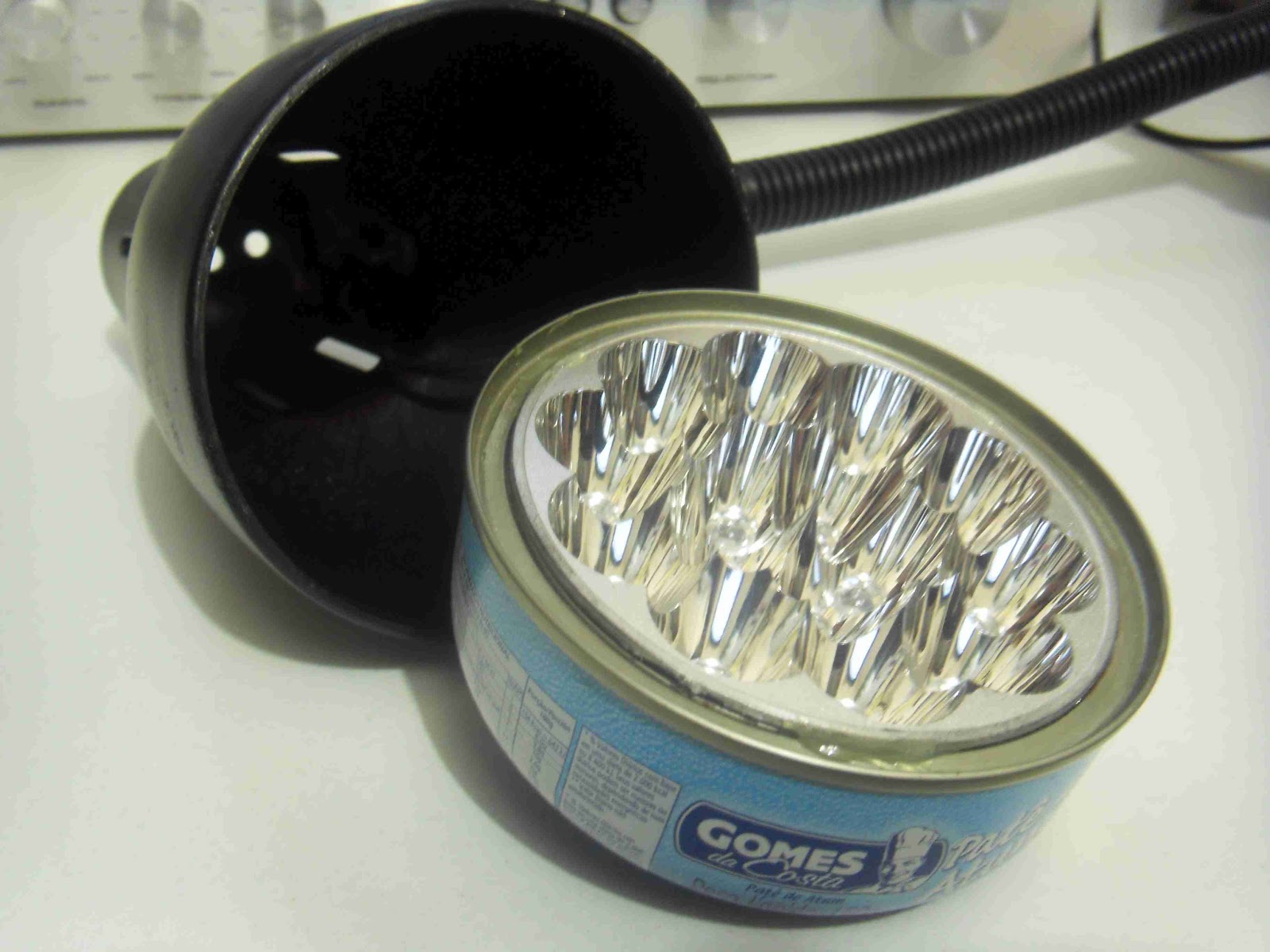

Então fiz um furo no centro da lata e colei a outra parte de lanterna (que   já tinha sido trocado os leds queimados) dentro da latinha, descendo o fio até a parte de baixo na luminária.

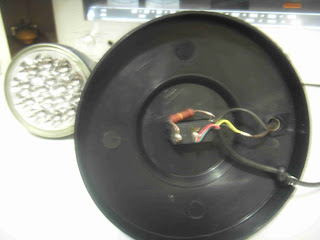

Para ligar os 16 leds calculei o valor de um resistor para ligar em 5V, já pensando na pensando na USB do PC. Soldei  o resistor e o cabinho junto a chave de liga/desliga e na outra extremidade do cabo um conector USB.


Ai encaixei a latinha no bocal da luminária (que até agora não entendi como deu tão certo) e colei um fundo na esconder as ligações e foi pra já que encaixei no PC. O resultado foi bom, o consumo ficou em 50mA e rendeu uma boa luminosidade.


E ai está a luminária de sucata. Até que funciona bem no escuro!

Um grande abraço a todo.
Até Breve.
